|
低压触头材料一般指工作电压交流1200V以下、直流1500V以下的低压电器中所用的触头材料。低压触头材料的供货产品形式主要有线材、片材、铆钉及焊接/铆接元件。对于银氧化镉、银氧化锡/银氧化锡氧化铟、银氧化锌、银石墨、银镍石墨、银钨/银碳化钨片材，为实现与触桥（支撑）的可靠焊接，需要采用某些特殊工艺在焊接面上获得一定厚度的纯银层。对于银氧化锡片材，还可在纯银层上再覆一薄层低熔点的焊料层（AgCuP等），以便于自动化焊接。
银氧化锡是目前替代有毒银氧化镉最理想的环保型低压触头材料，具有优良的抗熔焊及耐电弧侵蚀性能，已逐步替代银氧化镉材料广泛应用于接触器及通用继电器、磁保持继电器、汽车继电器中。添加了3～5wt.%氧化铟的银氧化锡氧化铟材料，在直流负载条件下具有更好的抗材料转移性能，适合应用于汽车继电器等领域。
为满足低压电器的多样性与个性化需求，公司开发出多种牌号的银氧化锡材料供选用，氧化锡含量8～16wt.%，氧化铟含量0～5wt.%，主要牌号材料的力学物理性能及应用见下表。
AgSnO2触头材料力学物理性能及应用
|
牌号
|
材料名称
|
密度
g/cm3
|
电阻率
μΩ·cm
|
硬度
HV 0.3
|
抗拉强度
Mpa
|
断后伸长率
%
|
应用领域
|
|
STA07
|
AgSnO2(12)
|
9.75
|
2.25
|
70~80
|
250~270
|
20
|
交流接触器
|
|
STA08
|
AgSnO2(12)
|
9.75
|
2.25
|
75~90
|
270~300
|
20
|
|
STA09
|
AgSnO2(14)
|
9.65
|
2.35
|
80~100
|
290~320
|
15
|
|
STC05
|
AgSnO2(10)
|
9.85
|
2.15
|
80~90
|
290~320
|
20
|
中小型继电器和开关
|
|
STC08
|
AgSnO2(12)
|
9.80
|
2.20
|
90~110
|
300~330
|
20
|
磁保持继电器、交流接触器、漏电保护电器
|
|
STC09
|
AgSnO2(12)
|
9.75
|
2.25
|
90~110
|
280~300
|
20
|
|
STC15
|
AgSnO2(14.5)
|
9.60
|
2.45
|
85~100
|
280~310
|
18
|
|
STC16
|
AgSnO2(16)
|
9.50
|
2.50
|
80~100
|
280~300
|
20
|
|
STC17
|
AgSnO2(12)
|
9.75
|
2.25
|
80~95
|
280~310
|
25
|
|
STD05
|
AgSnO2(10)
|
9.85
|
2.15
|
90~110
|
230~260
|
28
|
中小型通用继电器
|
|
STD08
|
AgSnO2(12)
|
9.75
|
2.25
|
85~100
|
270~300
|
25
|
|
SIE06
|
AgSnO2(7)In2O3(3)
|
9.90
|
2.15
|
80~90
|
300~330
|
28
|
汽车继电器、 通用继电器
|
|
SIE08
|
AgSnO2(8)In2O3(4)
|
9.80
|
2.25
|
90~100
|
310~340
|
25
|
|
SIE09
|
AgSnO2(10)In2O3(4.5)
|
9.65
|
2.35
|
95~110
|
320~350
|
23
|
金相图片
|

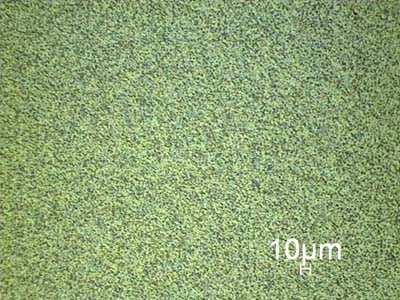

STA08 200X 横向

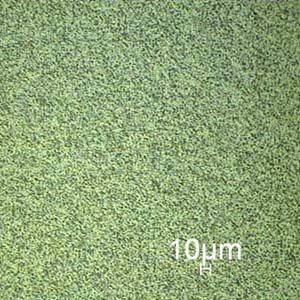

STC09 200X 横向
STD05 200X 横向
SIE08 200X 横向
|
STA08 200X 纵向
STC09 200X 纵向
STD05 200X 纵向
SIE08 200X 纵向
|
|
AgSnO2/Ag 100X
|
AgSnO2/Ag/Cu 100X
|
AgSnO2/Ag/L-Ag15P 100X
|
|
地址：浙江省乐清市柳市仙垟工业区
服务热线：13968755665
English
